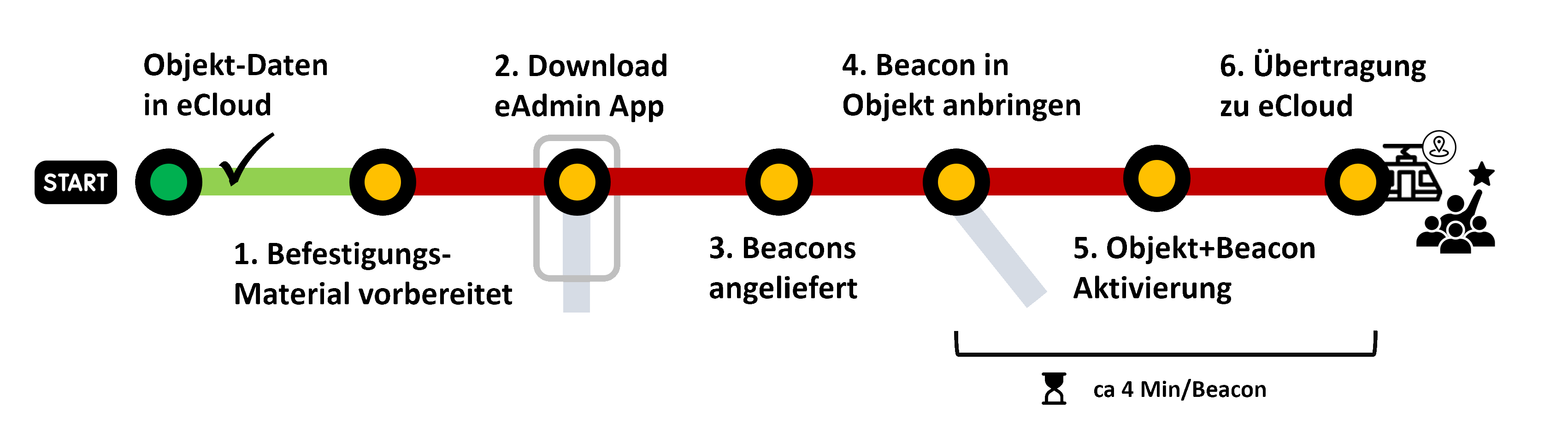

Der sichere Fahrplan: Beacon Einbau & Aktivierung

Der Schnell-Überblick im 7 Minuten Video

Die Schritte für Einbau und Aktivierung im Detail ...

Bevor Sie mit dem Einbau beginnen, stellen Sie bitte sicher, dass Sie alle relevanten Objektdaten (Verkehrsmittel/Haltestellen) im WavePointer XLS-Tempalte erfasst haben und diese durch WavePointer bereits in der eCloud aktiviert wurden.

1. Vorbereitung und Montagematerial

Vorbereitungen zur Befestigung: Die physische Installation der WavePointer Beacons erfolgt nach einem einfachen „Plug & Play“-Prinzip im Self-Service und erfordert im Normalfall keinerlei mechanische Veränderungen (wie Bohren) an Ihren Fahrzeugen. Sie können die Geräte extrem schnell und fahrzeugschonend mittels Hochleistungs-Doppelklebeband(beispielsweise 3M VHB 4950)oder Kabelbindern im Fahrzeuginnenraum befestigen. Bitte beachten Sie, dass von WavePointer das “Montagematerial” nicht mitgeliefert wird, da Sie selbst je nach Situation entscheiden, welche Variante am Besten für Ihren Anwendungsfall ist.

Die Montage selbst geht dadurch extrem schnell.

Vorgedanken zum Montageort:

  • Eine verdeckte Montage der Geräte für einen optimalen Manipulations- und Vandalismusschutz ist bevorzugt
  • Aber, ein Gerät darf jedoch nicht in einem geschlossenen Metallschrank verbaut werden, da sonst die Funkleistung negativ beeinflusst wird.
  • Der auf dem Gerät aufgedruckte QR-Code muss nach oben zeigt und frei sichtbar bleiben

2. eAdmin App: Download & Anmeldung

Für die digitale Inbetriebnahme der Beacons benötigen Sie die WavePointer eAdmin App, die für Sie im Google Play Store zum Download bereitsteht.  HINWEIS: Aus technisch bedingten Gründen kann diese App nur als Android-App Version bereitgestellt werden.

Autorisierten Service-Mitarbeiterneines VU dient die App als zentrales Werkzeug, um die montierte Beacon-Hardware schnell und fehlerfrei mit dem jeweiligen Verkehrsmittel (oder der Haltestelle) zu verknüpfen oder andere Aktionen durchzuführen.

A) Wie erhalte ich die Anmeldedaten zur eAdmin App?

  1. Wenn Sie einen Zugang zu WavePointer eCloud BMS besitzen, können Sie sich damit auch direkt in der eAdmin App anmelden.
  2. Falls Sie noch keinen Zugang haben, erfahren Sie hier mehr über die Erstellung eines Benutzers: Einen Zugang zu eAdmin App erhalten …

B) Woher bekomme ich die eAdmin App ?

  • Wir hier demnächst kommuniziert.

3. Beacon-Anlieferung durch WavePointer

Sobald Sie Ihre Objektdaten über das WavePointer XLS-Template übermittelt haben und diese in der eCloud aktiv sind, ist die Vorarbeit abgeschlossen: Dank der automatischen Mengenberechnung im Template konnten Sie Ihre passgenaue Beacon-Bestellung (DOR) bereits im Vorfeld vornehmen. WavePointer liefert die bestellten und bestätigten Geräte anschließend direkt an die vertraglichvereinbarte Lieferadresse.

Wir gestalten mit Ihnen die Lieferung so effektiv wie möglich:

  1. Beacons kommen bei Ihnen komplett gebrauchsfertig an. Wir verzichten bewusst auf aufwendige Folien- oder Blisterverpackungen, sodass die Geräte sofort aus der Versandverpackung gegriffen und montiert werden können.
  2. Die Beacons befinden sich bei der Anlieferung in einem batterieschonenden „Tiefschlafmodus“. Erst mit der Zuweisung durch die eAdmin App wechseln sie automatisch in den regulären Betriebsmodus.

Für Ihr Personal bedeutet das: Keine Zusatzarbeit. Minimale Vorbereitung. Sofort einsatzbereit. Maximal umweltschonend.

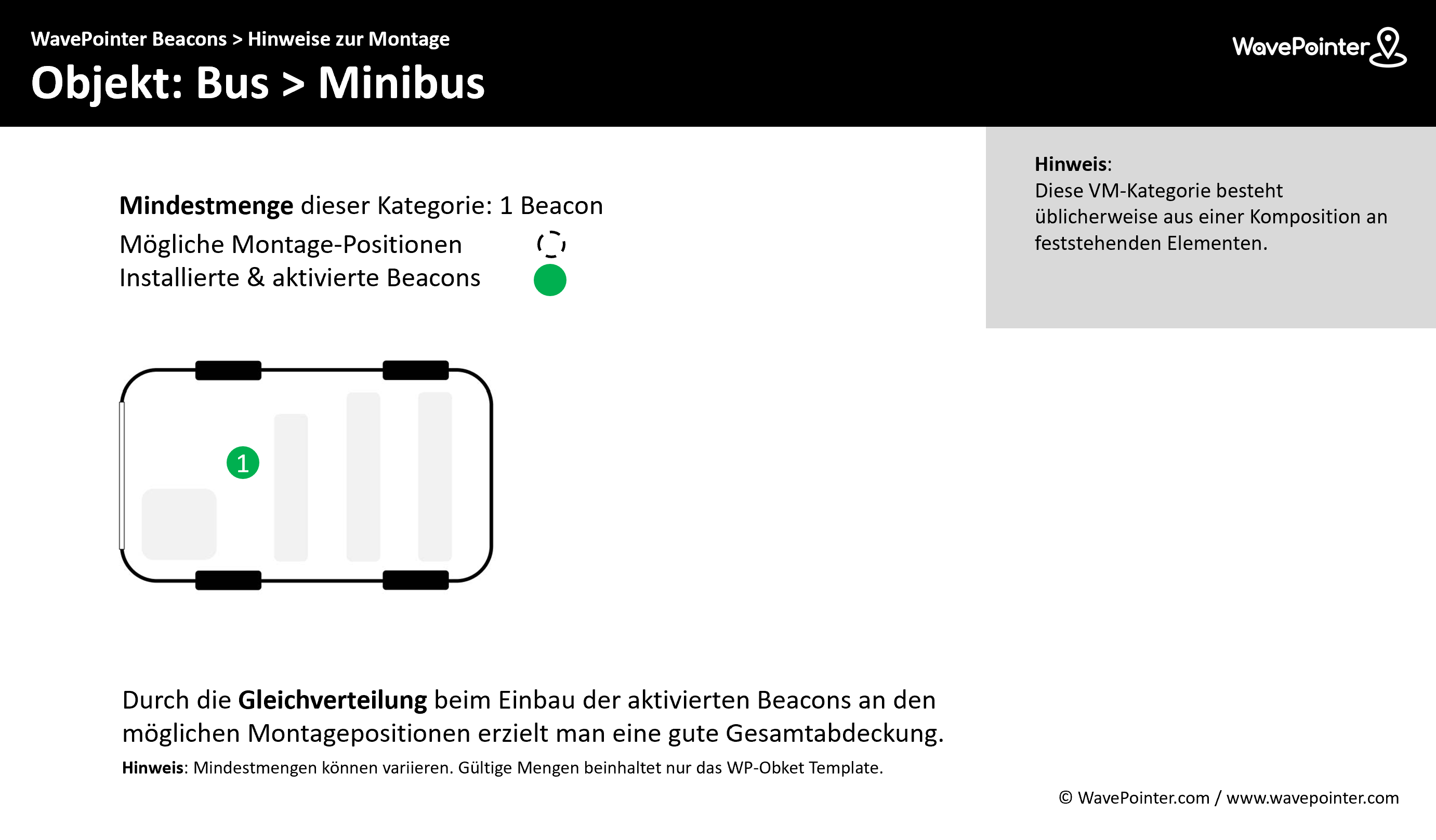

Beispiele für Montage-Vorlagen:

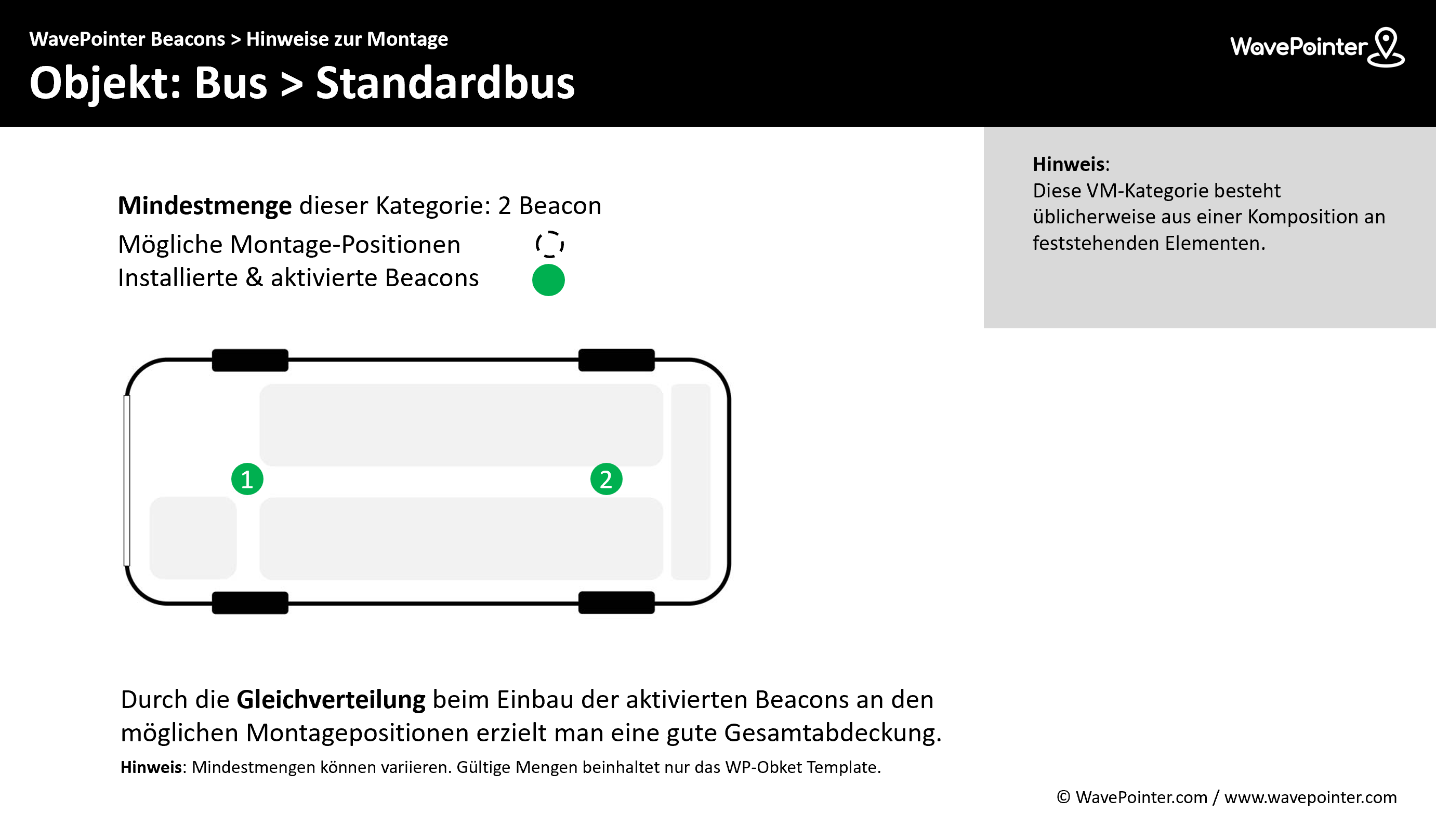

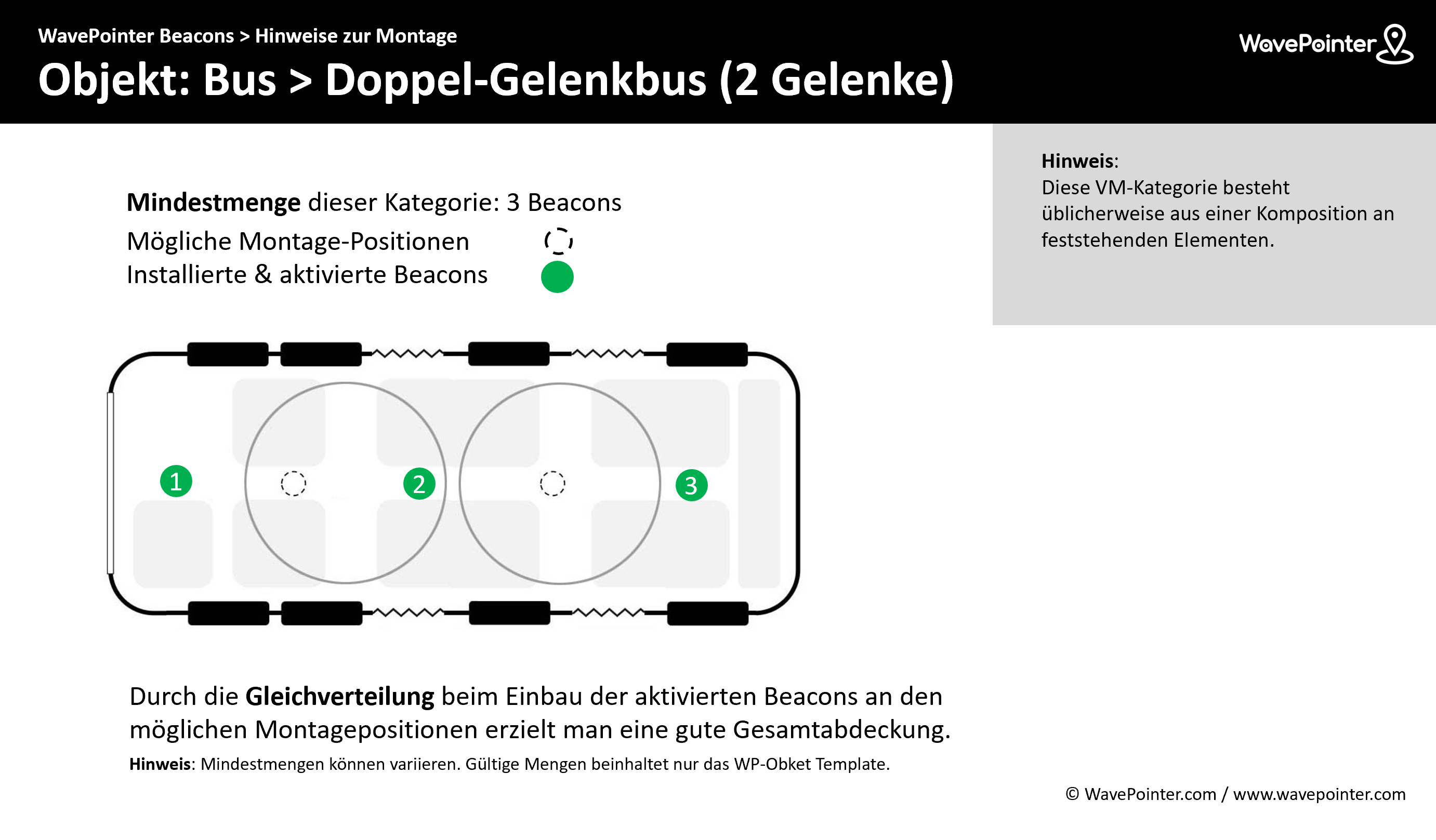

Kategorie: BUS (ÖPNV)

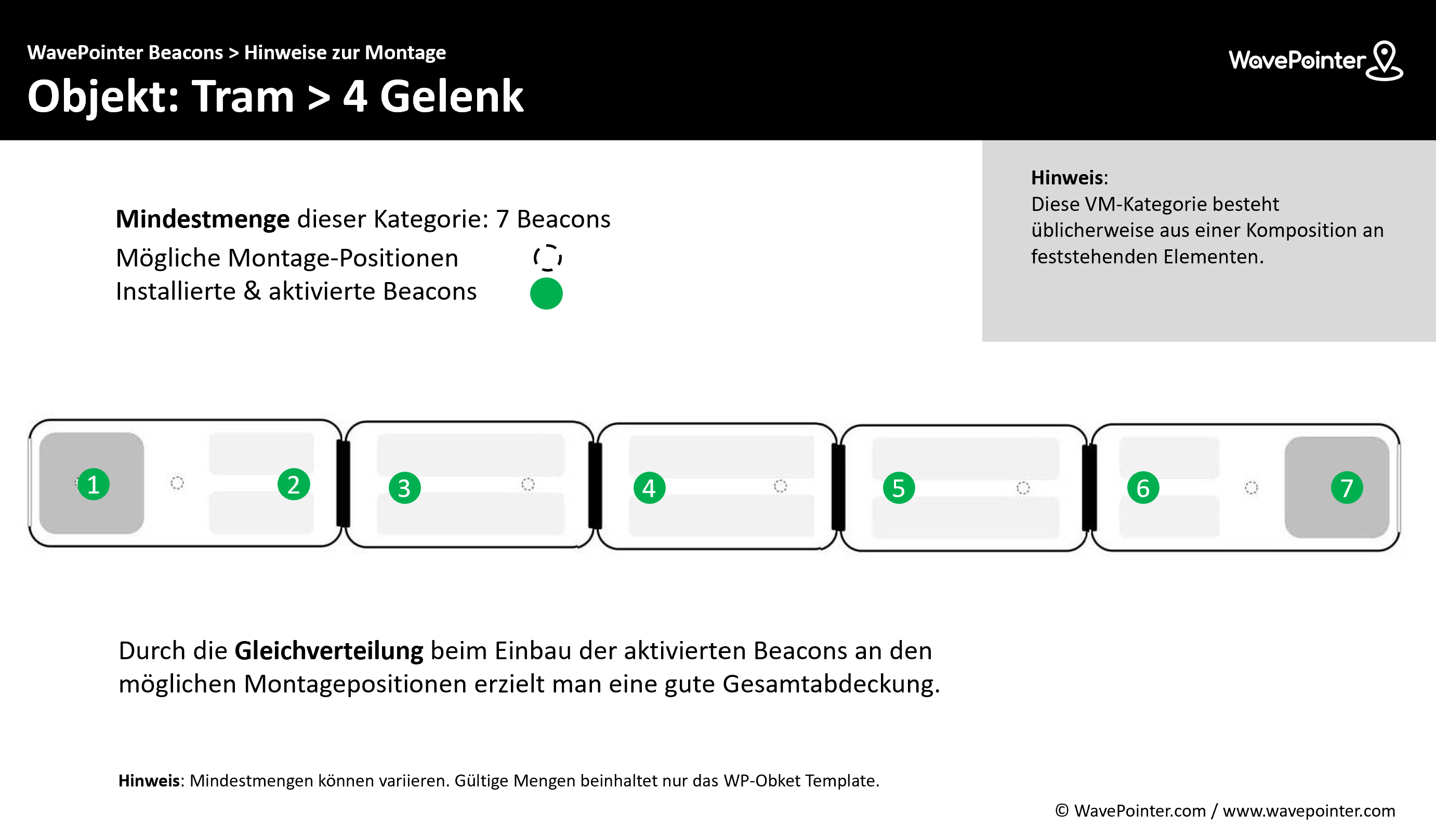

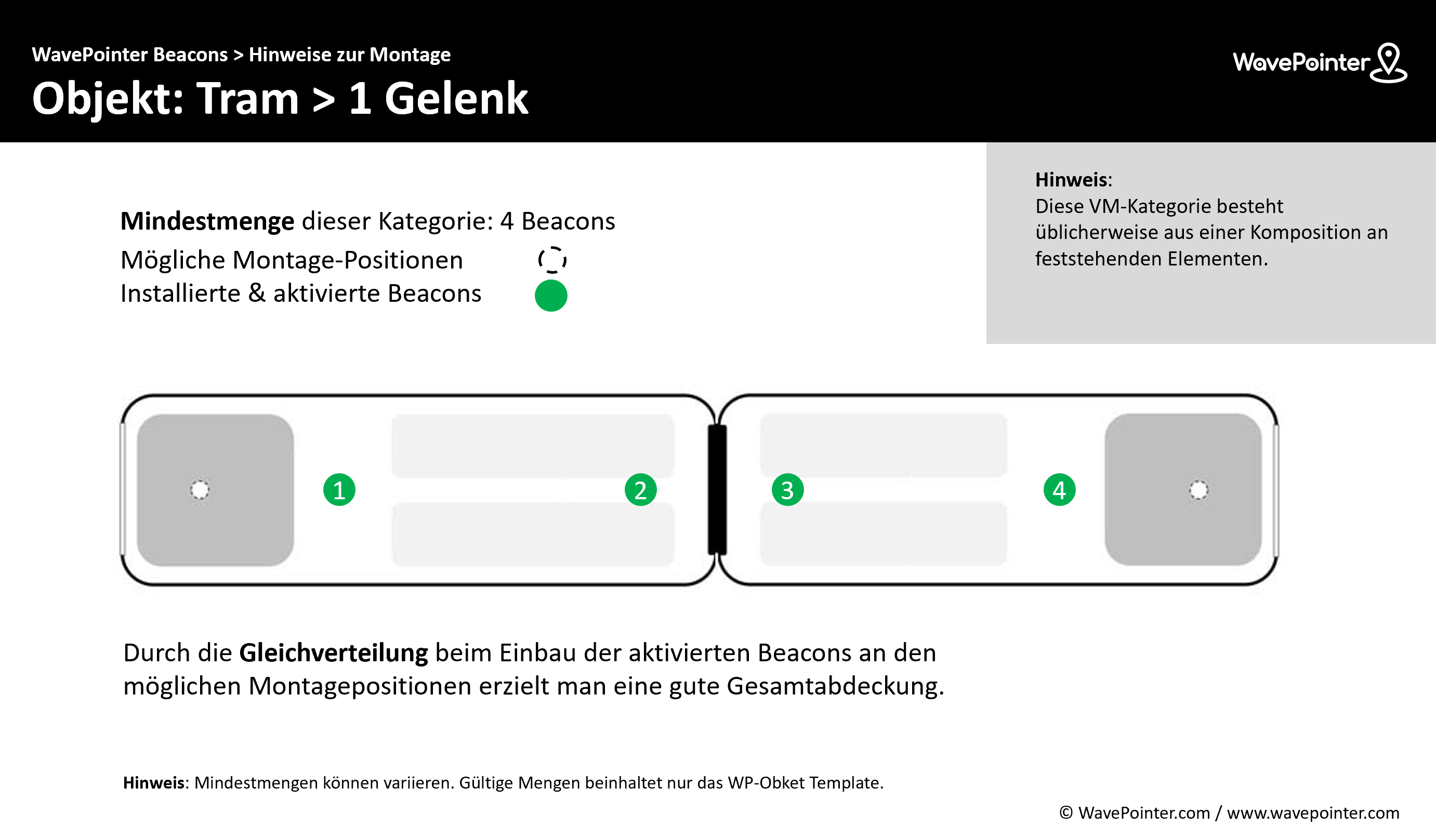

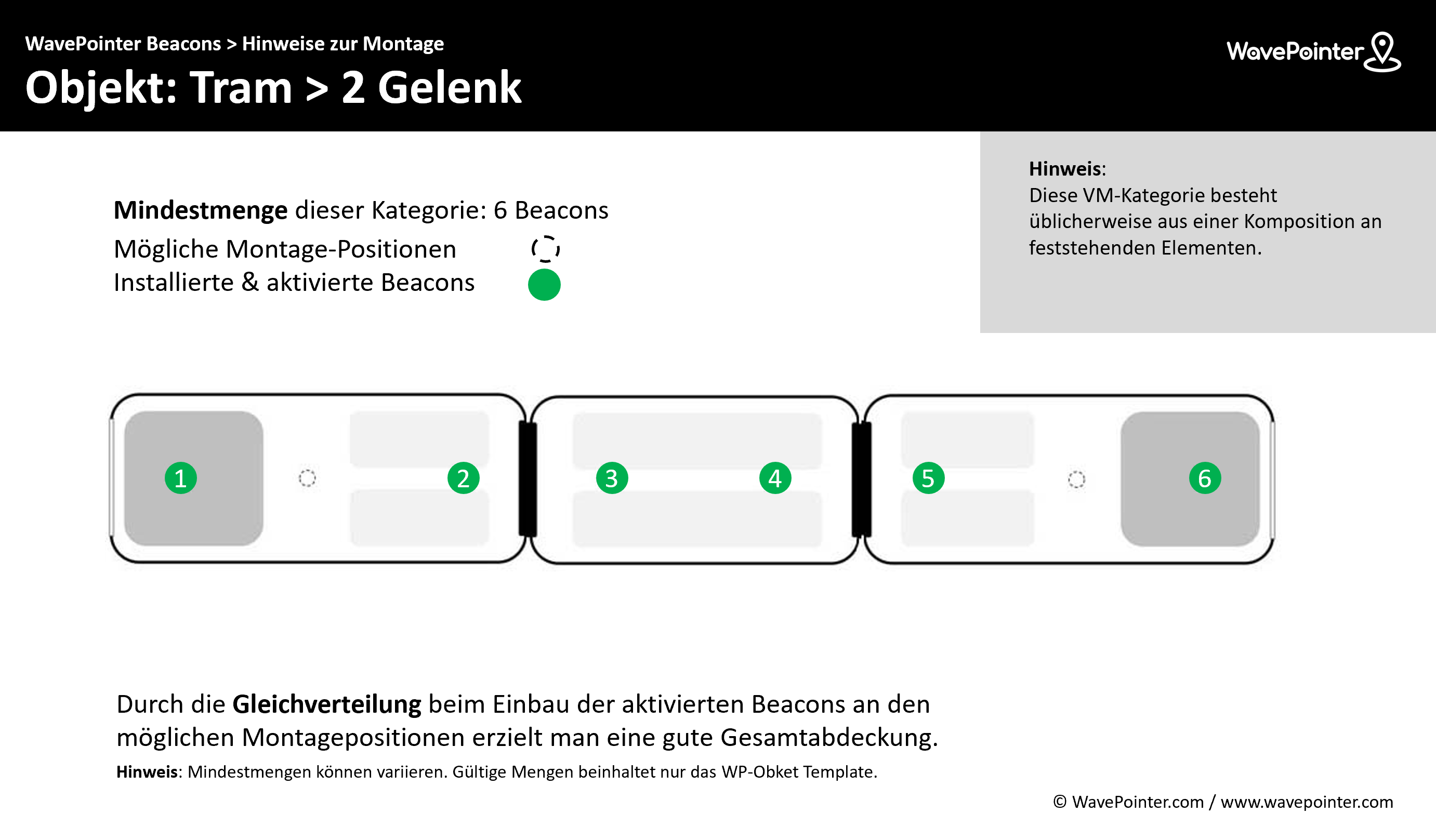

Kategorie: Tram/Strassenbahn (ÖPNV)

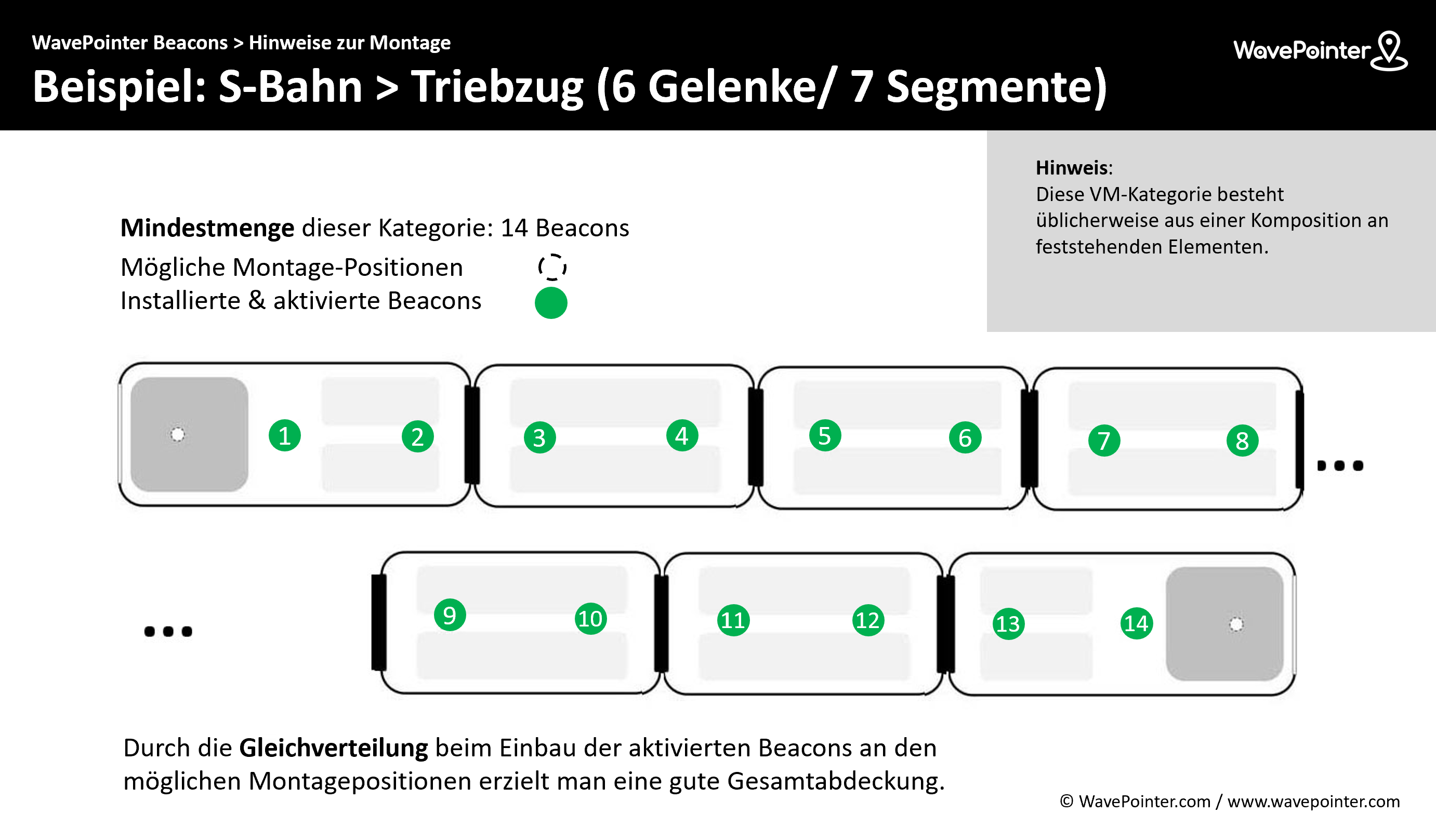

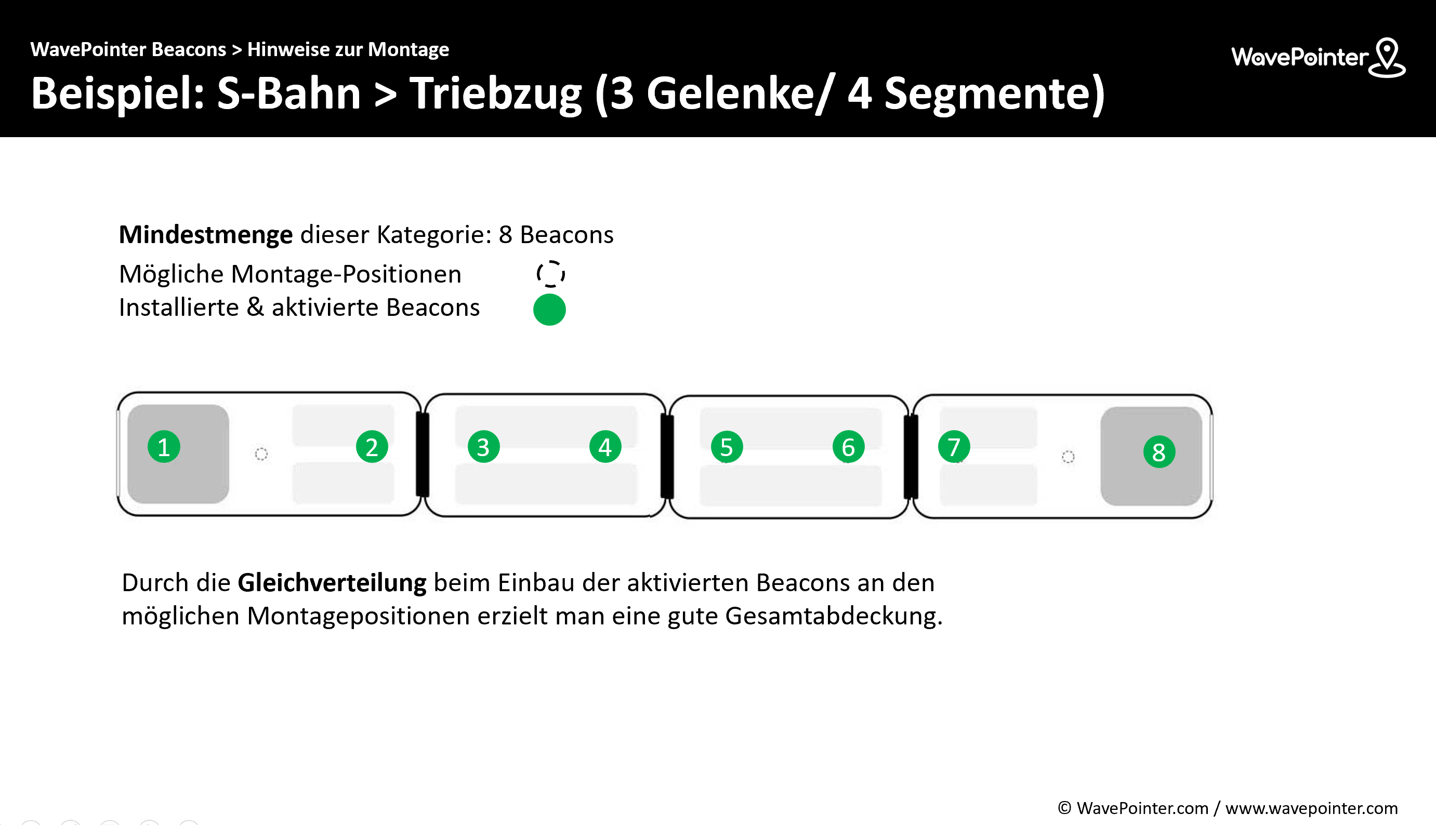

Kategorie: S-Bahn / Regionalbahn  (SPNV)

Bitte beachten Sie: Im SPNV kann ein VU selbst entscheiden, ob VMs bei der Objektanlage basierend auf “integrierten Einheiten (zB. Triebzügen)” oder aber “klassischen Wagenzügen (Lok & Wagenkasten)” gearbeitet wird. Danach unterscheidet sich auch der Umgang mit “Kompositionen”.

4. Fachgerechte Montage im Objekt

Hinweise zur Befestigung im Objekt

  1. Verdeckt ja - aber nicht im Metallschrank.
    Eine verdeckte Montage ist sinnvoll, das Gerät darf jedoch nicht in geschlossenen Metallschränken oder direkt neben stärkeren Stromleitungen platziert werden, da dies das Funksignal blockiert oder stört.
  2. QR-Code des Gerätedeckel sichtbar.
    Der Beacon-Gerätedeckel mit dem QR-Code für Scans frei sichtbar lassen (das Gerät also bitte nicht “kopfüber” aufkleben).
  3. Saubere Oberflächen bei Verklebung.
    Bei Verklebung der Geräte die entsprechenden Oberflächen vor der Nutzung von Doppelklebeband gründlich reinigen, um einen dauerhaften Halt zu garantieren.

Auswahl der Platzierung im Objekt

 Mindestmenge beachten!
WavePointer empfiehlt für jede Objekt-Kategorie eine feste Mindestmenge an Beacons (diese wurde bei der Objekt-Erfassung im XLS-Template jeweils angegeben und ist auch in der eAdmin App ersichtlich, wenn Sie ein Objekt ausgewählt haben).

 Gleichverteilung der Geräte im Objekt beachten!
Achten Sie bei der Montage zwingend darauf, dass Sie diese Mindestmenge im Fahrzeug „gleichverteilt“ über die möglichen Montage-Positionen anbringen. Nur so stellen Sie sicher, dass im gesamten Fahrgastraum (z.B. Gelenkbus, Durchgangswagen, ganzer Triebzug oder Abteil, etc.) eine lückenlose Abdeckung mit den notwendigen Funkwellen erreicht wird.

Um Ihnen die Platzierung so einfach wie möglich zu machen, stellt WavePointer – sichtbar in der eAdmin App – spezifische Montagevorlagen je Fahrzeugkategorie bereit (z. B. für Trams, Standardbusse, Doppelstockwagen oder mehrteilige Triebzüge etc.).


5 & 6 Zuordnung und digitale Aktivierung

Beacon-Aktivierung mit der WavePointer eAdmin App
Sie haben die Geräte im Objekt angebracht? Dann können Sie diese direkt mittels der  eAdmin App aktivieren. Durch Ihr persönliches eAdmin-Login ist die App bereits sicher mit Ihrem Verkehrsunternehmen verknüpft und zeigt Ihnen automatisch alle zur Verfügung stehenden, noch belegbaren Objekte (Verkehrsmittel/Haltestellen) an.

Und so einfach aktivieren Sie ein Beacon im Objekt:

  1. Melden Sie sich mit Ihren Zugangsdaten in der App an. Sie erhalten dann Zugriff auf die für ihr VU hinterlegte VM (Siehe oben "Download & Anmeldung eAdmin App, Schritt 2).
  2. Wählen Sie aus den hinterlegten Daten das relevante Objekt (z. B. den spezifischen Gelenkbus) sowie die genaue Montage-Position im Fahrzeug aus.
  3. Anschliessend scannen Sie mit der App einfach den QR-Code auf dem relevanten/montierten Beacon.
  4. Mit dem abschließenden Speichern werden diese Verknüpfungsdaten direkt und sicher in die WavePointer eCloud übertragen, womit das Beacon sofort aktiviert und dem Fahrzeug fest zugewiesen ist. Fertig!

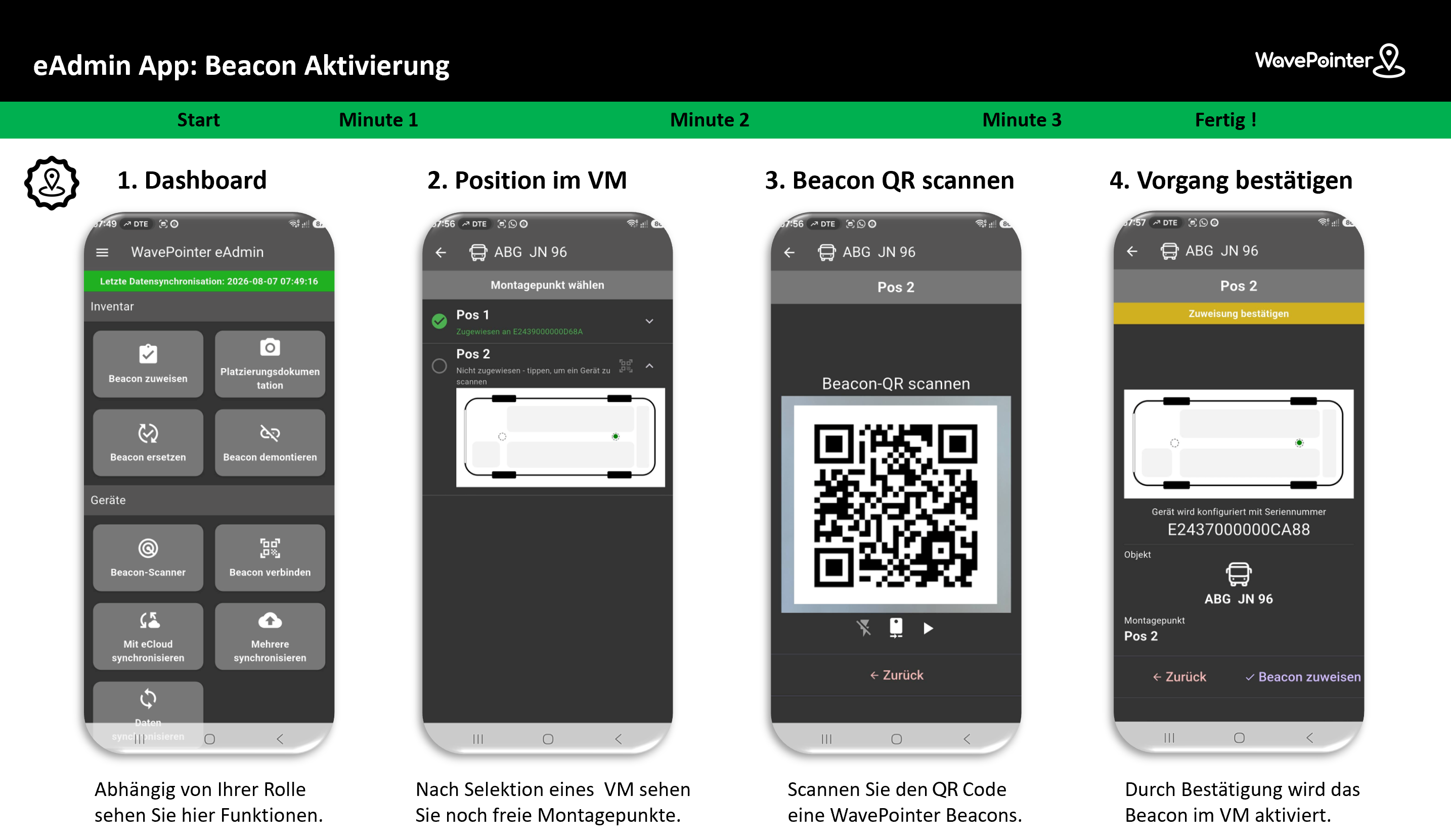

 Hier können Sie sich den Vorgang in der eAdmin App bildlich ansehen …



Das eingesetzte WavePointer Beacon im Detail

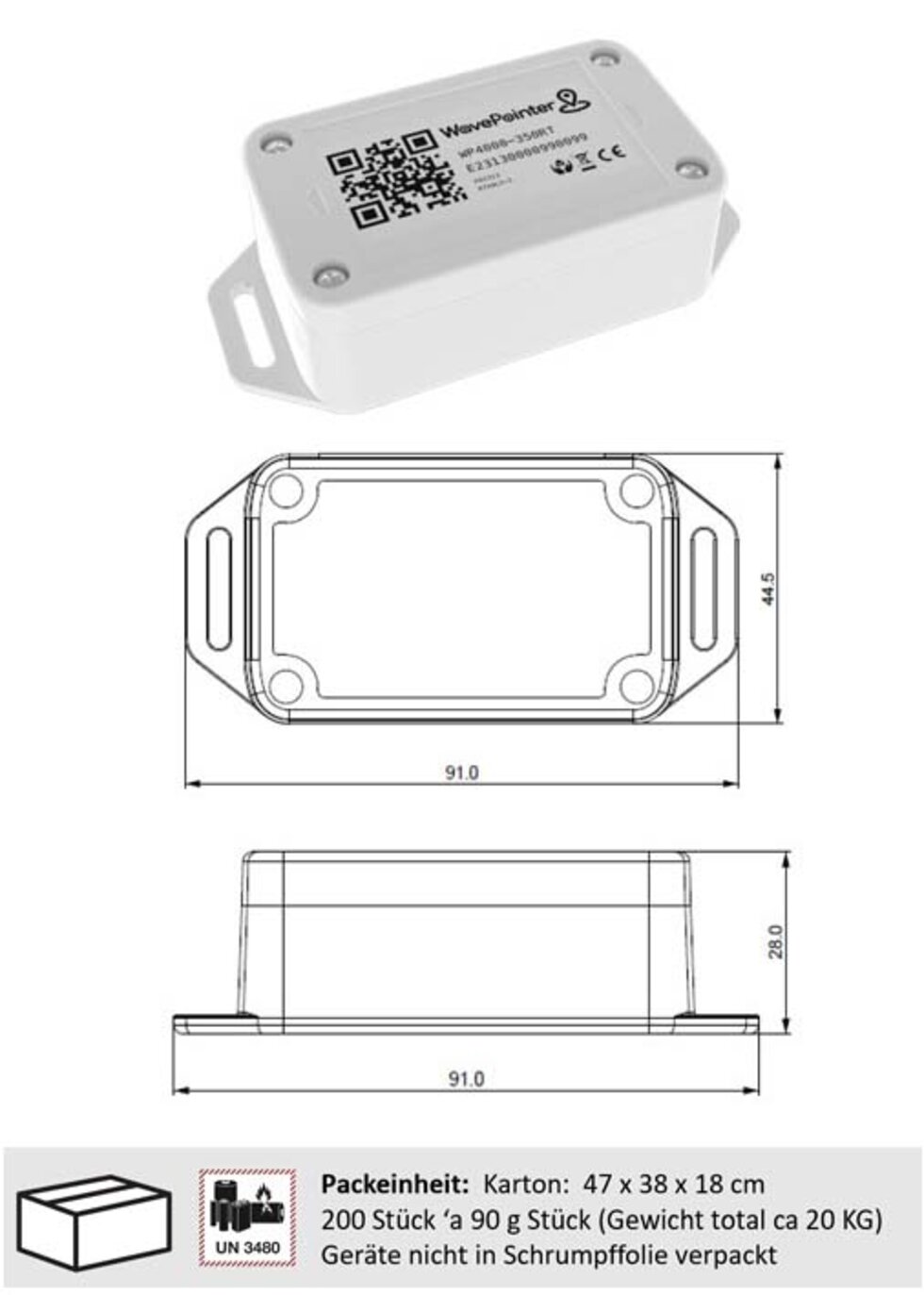

Beacon: WavePointer 350 RT

Die Nutzungsdatenerfassung mit WavePointer Beacons: Für eine leistungsgerechte Einnahmenaufteilung (EAV) und zukunftsweisendes eTicketing (Be-In/Be-Out) ist absolute Präzision unverzichtbar. Die beacon-gestützte Nutzungsdatenerfassung (NDE) von WavePointer basiert auf deterministischen Bluetooth-Signalen (BLE) und liefert eine unübertroffene, wagenscharfe Datengüte. Selbst unter schwierigsten Bedingungen – wie in Tunneln, bei dichtem Parallelverkehr oder an komplexen Knotenpunkten, wo klassisches GPS an physikalische Grenzen stößt – garantiert das System eine exakte Erfassung. Der Prozess läuft für den Fahrgast in Echtzeit sowie extrem akkuschonend ab. Durch kryptografisch signierte Fahrten (Trip-Signaturen) entsteht eine fälschungssichere und revisionsfähige Datenbasis, die höchsten Ansprüchen der ÖV-Branche gerecht wird

Effizienter Rollout durch das Plug & Play-Konzept: Das durchdachte Plug & Play- und Self-Service-Verfahren von WavePointer reduziert den Ausstattungsaufwand für Verkehrsunternehmen auf ein absolutes Minimum. Die bahnzertifizierte Hardware lässt sich kabellos, fahrzeugschonend und ohne mechanische Eingriffe montieren. Die anschließende Systemaktivierung erfolgt intuitiv über die Self-Service-Verwaltung, wo ein einfacher Scan (z.B. via QR-Code) ausreicht, um das Beacon dem Fahrzeug logisch zuzuordnen. Dadurch ist die komplette Installation und Aktivierung binnen weniger Minuten abgeschlossen. Der entscheidende wirtschaftliche Faktor: Ab diesem Moment arbeitet die Hardware über ihre gesamte Lebensdauer von teils über zehn Jahren wartungsfrei.


Angaben zum einzelnen Gerät:
Länge/Breite/Höhe:  91/44,5/28 mm
Gewicht: 88 Gramm (incl. 2 AA Batterien)
Gehäuse: Halogenfrei
Schutzklasse: IP68 - DIN EN 60529
Zertifizierung: u.a. CE/RED, EN 50155, EN 301 489-1, EN 301 489-17, EN 50121-3-2, EN 45545-2, UN ECE R 10 …
Web: www.railtag.com
